Wie wird aus einer gefalteten Form ein gut nutzbarer Lauf?

Faltwerktreppen · Ratgeber

Ausgangslage und Planung

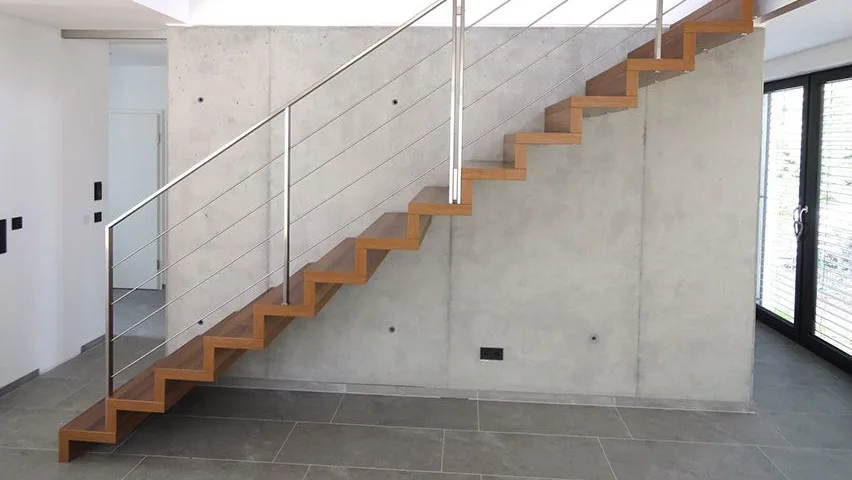

Eine Faltwerktreppe entsteht aus einem einzigen, mehrfach gekanteten Band. Trittstufe und Setzstufe gehen ohne sichtbare Unterkonstruktion ineinander über, ähnlich wie bei gefaltetem Papier. Wer diese Bauform plant, entscheidet früh über Statik, Materialstärke und Anschlusspunkte, denn nachträgliche Korrekturen sind bei einem tragenden Faltwerk aufwendig.

Architektur, Raum und Laufweg bei Faltwerktreppen richtig entscheiden

Die Planung beginnt lange vor der Fertigung. Rohbaumaße, Deckenstärke, Wandaufbau und der spätere Bodenbelag fließen in ein Modell zusammen, aus dem sich Steigung, Auftritt und Laufweg ableiten lassen. Die Grundlage halten wir in einer Zeichnung fest, die alle Beteiligten freigeben.

Das gefaltete Band statisch verstehen

Das Faltwerk trägt sich über seine Geometrie. Jede Kantung versteift das Band ähnlich wie eine Rippe, sodass die Treppe ohne Wangen auskommt. Entscheidend sind die Materialstärke der Elemente und die Ausbildung der Knickpunkte, an denen die Kräfte umgelenkt werden.

In Holz arbeiten wir üblicherweise mit Stärken zwischen vierzig und sechzig Millimetern, je nach Spannweite und gewünschter Optik. Stahlfaltwerke kommen mit acht bis fünfzehn Millimetern Blech aus. Den Nachweis liefert ein Tragwerksplaner, bevor der erste Zuschnitt erfolgt.

Faltwerktreppen · Ratgeber

Bauteile und Ausführung

Gemessen wird von Fertigfußboden zu Fertigfußboden. Steht der Estrich noch nicht, rechnen wir den geplanten Aufbau samt Belag hinzu und halten ihn schriftlich fest. Ein Fehler von zwei Zentimetern verteilt sich sonst auf alle Stufen und verändert das Steigungsverhältnis spürbar.

Treppenloch und Geschosshöhe exakt aufmessen

Auch die Deckenöffnung bestimmt den Entwurf. Länge und Breite des Treppenlochs legen fest, wie viele Stufen im freien Lauf liegen und wo die Austrittsstufe ansetzt. Die lichte Durchgangshöhe unter der Decke sollte an keiner Stelle zwei Meter unterschreiten.

Steigungsverhältnis und Laufweg festlegen

Für Wohnhäuser hat sich eine Steigung um achtzehn Zentimeter bei einem Auftritt von knapp dreißig Zentimetern bewährt. Die Schrittmaßregel mit rund dreiundsechzig Zentimetern hilft beim Abgleich. Wer hier zugunsten der Optik abweicht, merkt das täglich beim Gehen.

Der Laufweg beschreibt die Linie, auf der tatsächlich gegangen wird. Bei gewendelten Faltwerken verläuft er nicht mittig, sondern etwa vierzig Zentimeter vom inneren Rand entfernt. Der Innenradius der Wendelung sollte dabei fünfzehn Zentimeter nicht unterschreiten.

Faltwerktreppen · Ratgeber

Nutzung und nächste Schritte

Liegt eine tragfähige Wand an, nimmt sie einen Teil der Lasten auf. Verdeckte Stahlwinkel oder eingelassene Flachstähle verbinden das Faltwerk mit dem Mauerwerk. Porenbeton und Ständerwände brauchen dafür Verstärkungen, die vor dem Innenausbau eingeplant werden sollten.

Wandbefestigung oder freitragende Ausführung wählen

Ohne Wandanschluss spannt das Band frei zwischen Antritt und Podest. Das verlangt größere Materialstärken, sorgfältig ausgeführte Kanten und häufig eine verdeckte Stahlseele im Inneren. Die Treppe wirkt dann leichter, der konstruktive Aufwand steigt jedoch deutlich.

Ablauf von Planung bis Montage

Nach dem Erstgespräch folgt ein Aufmaß vor Ort, danach die Werkplanung mit Schnitten und Detailzeichnungen. Erst wenn alle Anschlüsse geklärt sind, geht der Auftrag in die Fertigung. Änderungswünsche lassen sich bis zu dieser Freigabe ohne Mehrkosten einarbeiten.

Die Montage dauert bei einem Wohnhaus meist ein bis zwei Tage. Sinnvoll ist ein Termin, wenn Estrich und Putz trocken sind, aber noch kein empfindlicher Bodenbelag liegt. Geländer und Beleuchtung folgen meist im selben Arbeitsgang.

Aus der Praxis

Worauf es vor der Entscheidung ankommt

Die klare Form einer gefalteten Treppe wirkt nur dann überzeugend, wenn Stufenfolge und Raumanschlüsse zusammenpassen. Zeichnungen zeigen die Linie, doch die Nutzbarkeit ergibt sich aus Geschosshöhe, Auftritt und Laufrichtung. Prüfen Sie früh, ob Türen, Fenster oder Möbel den Antritt einengen. Auch die Sicht von unten und von der Seite spielt bei dieser Bauform eine besondere Rolle. Kleine Verschiebungen der Öffnung können ihre Wirkung stark verändern.

Den Entwurf am Gebäude überprüfen

Im Entwurf sollten die tragenden Punkte erkennbar sein, selbst wenn sie später optisch zurücktreten. Wand, Decke und Boden müssen die geplanten Kräfte aufnehmen können. Vor der Fertigung werden die vorhandenen Maße am Bau überprüft. Erst danach lassen sich Faltung, Geländer und Oberflächen sauber festlegen. Das schützt vor einer schönen Zeichnung, die sich am Einbauort nur mit Kompromissen umsetzen ließe.
